TARJETA MADRE

La placa madre, placa principa, placa base o tarjeta madre,(del ingles: motherboard) es la tarjeta de circuito integrado principal del SISTEMA INFORMATICO, a la que se acoplan los demás componentes que constituyen al computador.

POSIBLE FALLA DE MI TARJETA MADRE EN MI EQUIPO

DESCARGA ELECTROESTÁTICA:

PROBLEMA

El síntoma es puede ser muy similar al descrito en los casos de exceso de temperatura en el microprocesador o en la placa de video. El equipo sufre cuelgues o reinicios inesperados, pantalllas azules en windows o incluso, falla en la copia de archivos. Pero en este caso se suma la presencia de un extraño olor que surge del gabinete.
Causa: un componente electrónico característico en las PCs es el denominado "capacidor electrolítico". Este pequeño cilindro tiene la capacidad de almacenar y administrar corriente eléctrica para determinados fines. Recibe su nombre de un ácido que lo compone, llamado "electrolito". El problema de muchas tarjetas madres es la mala calidad de de los capacitores, que con el tiempo tienden a hincharse y derramar el ácido por su parte superior, lo que genera el olor mencionado. Esto provoca diversos inconvenientes en la correcta distribución de energía a las distintas partes de la tarjeta madre.
Una vez que identificamos todos los capacitores,procedemos a reemplazarlos haciendo uso de un soldador con punta de cerámica, un extractor de estaño y alambre de estaño. Esta operación debe hacerse con mucho cuidado, ya que si trabajamos de la forma inadecuada, corremos siertos riesgos de dañar las pistas de la placa.

HERRAMIENTAS:

-Capacitadores

-Soldador con punta cerámica

-Pulsera antiestática

PICOS DE ENERGIA, FALLOS EN LA FUENTE DE ENERGIA ELECTRICA

PROBLEMA:

Falla de la tarjeta madre por los integrados.

Como las placas base tiene tantos componentes integrados, hay problemas de varios dispositivos que lo tienen su causa en problemas de la placa.

a) Si no consigue que su ordenador reconozca algún tipo de tarjeta añadida insertada en una determinada ranura, el fallo prodría estar en el conector de la ranura. Intente insertar la tarjeta en otra ranura libre.

b) Si el ordenador se enciende pero no inicia el POST (Test Automático de Encendido) pude tener un chip BIOS encapsulado suelto o una BIOS flash dañada. Una BIOS encapsulada puede soltarse por un desplazamiento de los chips (los chips se sueltan de los zócalos por el calentamiento de la placa durante el uso y por su expansión al apagarse) y la BIOS flash podría dañarse por un virus, por una corriente eléctrica o por un intento fallido de actualizar la BIOS.

Solución

Un chip BIOS encapsulado puede ser puesto en su sitio, pero una BIOS flash dañada tiene que ser reprogramada o sustituida.

Si el ordenador tiene un olor extraño puede haber un cortocircuito una resistencia, un condensador o algún otro componente. Las resistencias son como pequeñas lucesitas de navidad en conectores de dos cables y pueden encontrarse en la placa base y tarjetas añadidas.

Los condensadores parecen latas en miniatura y son parte del regulador de voltaje de la placa base. Si falla uno de estos componentes (mire si están descoloridos), pruebe la fuente de alimentación para segurarse de que funciona correctamente (sustitúyala si ha fallado o si no puede averiguarlo). Luego sustituya el dispositivo con el componente estropeado.

HERRAMIENTAS:

-Kit de desasrmadores

-Fuente de alimentación

-Guantes para evitar la corriente eléctrica

DAÑO FISICO (GOLPES O IMPACTOS) DURANTE LA INSTALACION DE UN PROCESADOR

PROBLEMA:

Otras fallas de la Motherboard después de actualizarla.

La BIOS de sistema utiliza códigos sonoros (pitidos) para informar de problemas en el sistema, como en el procesador o memoria. Los códigos varían según la marca y la versión de la BIOS.

Algunas de las principales razones por la puede pitar un ordenador después de actualizar la placa base serían:

a) El procesador está mal conectado.

b) La memoria no está instalada o no está bien fijada.

c) La tarjeta de video no está instalada o no está bien conectada a la ranura AGP, PCI-Express o PCI.

SOLUCION:

Si se conoce el tipo de BIOS y cuenta los pitidos podrá averiguar el problema exacto de su sistema. Antes de comprobar estos elementos u ortos problemas indicados por los códigos sonoros, asegúrese de apagar el ordenador y desconectarlo.

FALLA:

AGOTAMIENTO DE LA PILA O BATERIA.

Solución:

Cuando se agota la pila o la batería del ordenador, aparecerá un mensaje en la pantalla del tipo CMOS checksum error. Esta avería es sencilla de reparar, se sustituye la pila por otra nueva y no hay más. El tema se complica si nuestra placa tiene batería en vez de pila.

Al ser la batería, habría que buscar una similar, de soldar, quitar la antigua batería, soldar la nueva batería y conseguir que funcione.

HERRAMIENTAS:

-Destornillador de paleta

- Batería de CMOS

-Una mesa de trabajo

PRACTICA

LIMPIEZA DE TARJETA MADRE EN EL EQUIPO DE COMPUTO

Pasos realizados:

Se busco un área en el cual trabajaremos para poder realizar el trabajo correspondiente.

1.-Se desconecto todos los dispositivos de la corriente eléctrica.

2.-Desconectando los cables del equipo que se encuentran conectados a el.

3.-Abrimos el gabinete, quitando los tornillos que hay en el.

4.-Quitamos la tapa y observamos como se encuentran ubicados los cables que van conectados a las otras partes del equipo.

5.-Al tener evidencias de como se encontraban ubicados los cables, desconectamos uno por uno.

Tomando evidencia de la posición en la que se encuentran ubicados.

Se retiran con mucho cuidado para no dañar el equipo.

6.-Retiramos la memoria RAM con mucha precuación.

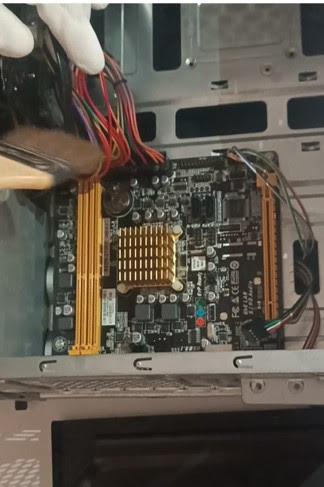

7.-Al tener libre la tarjeta, con ayuda de una brocha limpiamos las ranuras y las demás partes de ella.

8.-Para la limpieza de la memoria RAM, se agarrará con mucho cuidado para no dañarlo, con ayuda de una goma de migajón se limpiará la parte de la ranura.

9.-Al finalizar la limpieza de ella se colocara nuevamente a su lugar, al ingresarla dará un pequeño sonido que indica que se a colocado bien.

10.-Conectamos nuevamente todos los cables que hayamos desconectado en el lugar correspondiente.

11.-Se realizará la limpieza de los otros componentes como los son el ratón, el teclado, la pantalla y acomodar sus cables para no tener problemas al trabajar con ellos.
